本文对一款太阳能LED大功率路灯做了深入探讨与详细介绍。

　　一、系统基本组成简介

　　系统由太阳能电池组件部分（包括支架）、LED灯头、控制箱（内有控制器、蓄电池）和灯杆几部分构成；太阳能电池板光效达到127Wp/m2，效率较高，对系统的抗风设计非常有利；灯头部分以1W白光LED和1W黄光LED集成于印刷电路板上排列为一定间距的点阵作为平面发光源。

　　二、工作原理介绍

　　系统工作原理简单，利用光生伏特效应原理制成的太阳能电池白天太阳能电池板接收太阳光辐射从而转化成电能输出，再经过太阳以充放电控制器储存在蓄电池当中，夜晚当照度逐渐降低至10lux左右、太阳能电池板开路电压4.5V左右，充放电控制器侦测到这一电压值后动作，蓄电池对灯头放电。蓄电池放电8.5小时后，充放电控制器动作，蓄电池放电结束。充放电控制器的主要作用是保护蓄电池。

　　三、蓄电池选型　　

　　蓄电池设计容量计算相比于太阳能组件的峰瓦数要简单。　

　　根据上面的计算知道，负载日耗电量12.2AH。在蓄电池充满情况下，可以连续工作7个阴雨天，再加上第一个晚上的工作，蓄电池容量：　

　　12.2×（7+1）=97.6（AH），选用2台12V100AH的蓄电池就可以满足要求了。

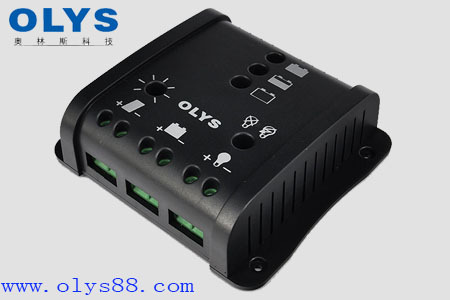

　　四、控制器　

　　太阳能充放电控制器的主要作用是保护蓄电池。基本功能必须具备过充保护、过放保护、光控、时控与防反接等。　　

　　蓄电池防过充、过放保护电压一般参数如表1，当蓄电池电压达到设定值后就改变电路的状态。　
